隨著城市的發展，垃圾的產量也隨之增多，如何處理垃圾成為現代比較棘手的問題。以前，垃圾主要采用填埋方式處理，既不衛生，又減少了可使用的土地。現在，隨著工業技術的發展，主要采用焚燒垃圾的方法處理垃圾，焚燒的高溫煙氣還可以通過垃圾焚燒余熱鍋爐盡量余熱再回收利用，比填埋的方式好了不少。

3臺600t/d垃圾焚燒余熱鍋爐項目規模

1. 數量：3臺(套)
2. 生活垃圾焚燒能力：3×600t/d
3. 熱能回收蒸汽能力：3×58.4t/h
4. 額定過熱蒸汽壓力：4.0MPa
5. 溫度：400℃
6. 年額定運行時間：8000h/a

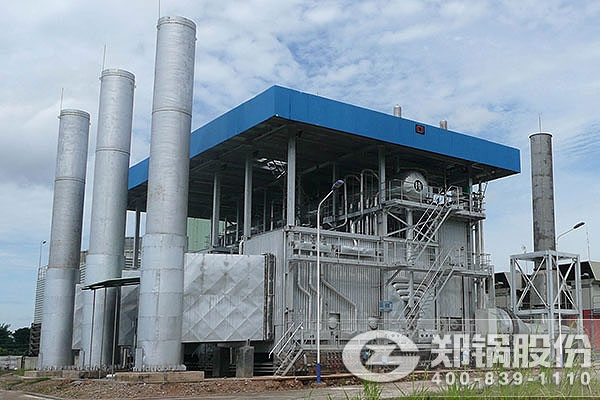

垃圾焚燒余熱鍋爐

垃圾焚燒余熱鍋爐的基本概況

鍋爐整體為全懸吊結構，采用Ⅱ型結構進行布置，單鍋筒自然循環，4個垂直煙道+1個水平煙道，室內布置。煙道通過吊桿固定在板梁上，按煙氣流向分別為第1、2、3垂直煙道、一水平煙道和第4垂直煙道，對流受熱面中蒸發器、過熱器布置在水平煙道中，下部設有多個灰斗，省煤器布置在垂直煙道中。

單臺鍋爐設計技術參數

• 鍋爐型號：SLC600—58.4.4.0/400
• 垃圾處理量：600t/d
• 額定蒸發量：58.4
• 額定蒸汽出口壓力：4.0MPa(偏差+0.2、一0_3MPa)
• 額定蒸汽出口溫度：400(偏差+5、-10℃)
• 鍋爐給水溫度：130℃
• 排污率：1%～2%
• 熱效率：≥82%

余熱鍋爐總體結構見圖1。

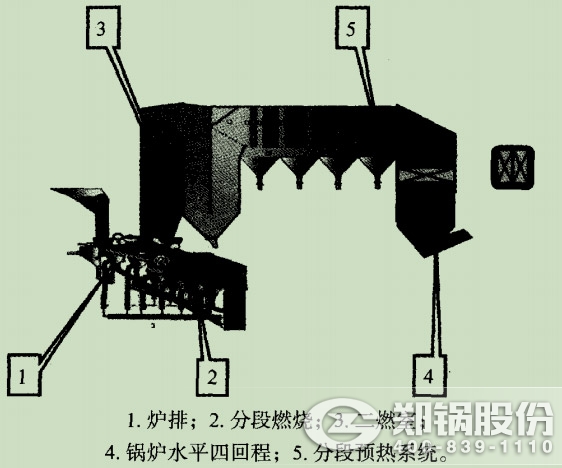

圖1余熱鍋爐總體結構圖

垃圾焚燒余熱鍋爐采用自然循環水管鍋爐、臥式結構、全懸吊結構，鍋爐為室內布置。主要由鍋筒(含內部裝置)、水管系統、上升管系統、下降管系統、一、二級蒸發管束、過熱器系統(含減溫器系統)、省煤器系統、空氣預熱器系統、吊掛系統、汽水管路系統、給水系統、鋼結構、平臺扶梯、剛性梁、導向裝置、膨脹系統、密封系統、門類雜件、熱工儀表等組成。整個余熱鍋爐均采用輕型爐墻結構，第l通道內部有耐高溫、抗磨、抗腐材料，外部有保溫、防腐材料，爐墻外還包覆彩色的外護板。第2、3煙道為2個未覆以耐火材料內襯的膜式水冷壁組成的垂直輻射煙道。在水平段布置有一級蒸發管束、三級過熱器(設二級噴水減溫器，減溫水來自鍋爐給水)、二級蒸發管束。尾部垂直煙道內布置5組省煤器，省煤器處為護板爐墻結構。第2、3、4通道下灰斗內部也敷設有耐磨隔熱材料。第1煙道與焚燒爐之間及水平煙道與省煤器問采用非金屬柔性膨脹節連接，保證鍋爐的膨脹良好。
