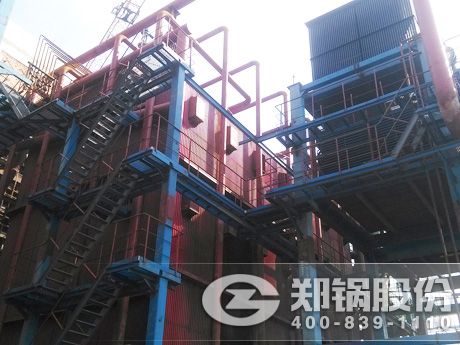

一、116MW角管式熱水鍋爐概述

該爐是通過對GEF項目引進技術以及國內外角管水管鍋爐產品和技術研究的基礎上，根據我國燃煤鏈條爐排的技術發展特點和市場需求進行自主創新設計的具有水循環可靠、高效燃燒、低污染排放的大容量層燃鏈條爐排熱水鍋爐節能產品。

116MW角管式熱水鍋爐產品具有以下幾個明顯的特點：

1.1  可靠的水循環結構

單橫鍋筒輔助強制水循環方式

本鍋爐采用的水循環方式，同時具有強制和自然循環的優勢，以強制循環實現水冷壁較高的質量流速，在強制循環的同時，以自然循環作為輔助的水動力。

1.2  完全可靠的停電保護能力

自然循環過渡，水冷壁全部上升流動，超大水容量

1.3  高效燃燒節能

1) 等壓統倉送風，微區調節配風，減少爐渣含炭量；

2) 寬煤種爐拱設計，提高爐溫，提高整體燃燒效率；

3) 二次風湍動設計，減少氣體不完全燃燒損失和飛灰損失；

4) 飛灰高溫分離＋內循環流化再燃，減少飛灰含炭量；

5) 旗式對流受熱面采用等流速設計，減少積灰，提高傳熱系數。

該角管式鍋爐為單橫鍋筒鏈條爐排水管鍋爐。循環方式為采用鍋筒輔助的強制水循環方式，鍋爐水冷壁全部上升流動。

二、116MW角管式熱水鍋爐設計參數
